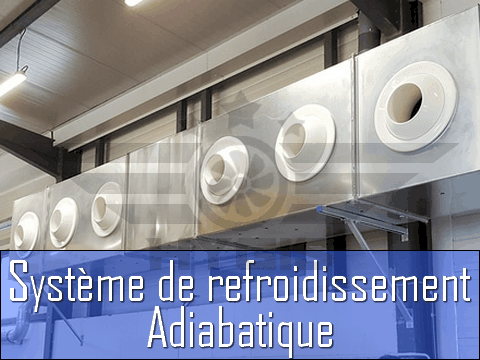

ENTRETIEN SYSTEME DE REFROIDISSEMENT ADIABATIQUE

Comme leur nom l’indique, les refroidisseurs Adiabatiques sont des Centrales de Traitement de l’Air. Mais que signifie le terme « adiabatique » ? Si l’on regarde tout d’abord le terme « diabatique » il se définit comme un système qui implique un échange de chaleur entre deux circuits. On pense dans ce cas à une VMC double flux par exemple. Le terme « adiabatique » définit par conséquent un système qui, à l’inverse,  n’implique pas d’échange de chaleur entre les deux circuits.

Un refroidisseur adiabatique, est donc un système de ventilation qui utilise le principe du refroidissement avec de l'eau pour rafraîchir l'air extérieur avant de l'introduire dans un bâtiment. L’objectif d’une telle installation est bien de tempérer l’air que l’on respire à l’intérieur des bâtiments.

Aujourd'hui, il existe de nombreux types de systèmes adiabatiques sur le marché, selon le type de bâtiments concernés, et les caractéristiques climatiques du lieu d’installation.

Comment fonctionne un refroidisseur adiabatique ?
L’air venant de l’extérieur est aspiré par un ventilateur. Avant d’entrer, cet air traverse une sorte de tapis refroidissant en cellulose imbibé d’eau (stockée dans un réservoir). L’évaporation de l’eau va absorber la chaleur et l’air insufflé se refroidi naturellement. L'air refroidi est ensuite distribué dans le bâtiment grâce à des bouches.

De quand date ce type de refroidisseur ?
En réalité, ce système reposant sur un principe naturel simple, est utilisé depuis l’antiquité. Les civilisations anciennes utilisaient des techniques rudimentaires de refroidissement adiabatique pour rafraîchir leurs maisons et conserver leurs aliments, tout simplement en humidifiant des textiles.
Toutefois, les techniques modernes de CTA ont commencé à apparaître dans les années 70  à la suite des divers chocs pétroliers. La nécessité d’économiser les énergies fossiles a rendu obligatoire la recherche de solutions alternatives, d’où le regain d’intérêt pour le refroidissement adiabatique.
Les premières Centrales de ce type étaient assez rudimentaires, c’est à partir des années 90 que les refroidisseurs adiabatiques ont connu un fort développement dans les bâtiments commerciaux et industriels. Mais de nos jours, c’est un système éprouvé qui repose sur des installations fiables et sophistiquées, et qui affichent un haut rendement énergétique.


A qui s’adresse ce type de système de refroidissement ?
On retrouve le plus fréquemment ce type de refroidisseur dans les bâtiments tertiaires comme des locaux commerciaux, des immeubles de bureaux, mais aussi tous types de bâtiments publics comme les écoles, les hôpitaux, les locaux administratifs, ainsi que des logements individuels et collectifs.
On les voit également beaucoup dans des bâtiments industriels, des entrepôts, des usines.
Aujourd'hui, ils sont aussi adaptées pour les restaurants.

En réalité les refroidisseurs adiabatiques sont utiles dans de très nombreuses situations et elles peuvent s’avérer intéressantes dans de nombreux cas : des propriétaires qui recherchent un moyen économique et écologique de rafraîchir leurs bâtiments ; des entrepreneurs qui construisent de nouveaux bâtiments et souhaitent respecter les normes environnementales ; des architectes qui veulent travailler sur la conception de bâtiments durables ; ou encore des collectivités locales qui cherchent à réduire leur consommation d'énergie.

En résumé, on peut dire que les refroidisseurs adiabatiques constituent une alternative économique et écologique aux systèmes de climatisation traditionnels. Elles sont particulièrement bien adaptées aux climats secs et chauds.

Quels types de moteurs sont utilisés pour les refroidisseurs adiabatiques ?
Le choix d’un moteur doit se faire en fonction du besoin en termes de puissance requise, du choix de la source d’énergie, et bien sûr du budget

• Les moteurs électriques à induction sont les plus fréquemment utilisés, appréciés pour leur robustesse, leur fiabilité et leurs prix abordables.
• Les moteurs synchrones : ils sont plus chers et ont une structure complexe. Toutefois ils affichent un meilleur rendement.
• Les moteurs à gaz : comme leur nom l’indique ils fonctionnent au gaz naturel et offrent une solution à la fois écologique et économique.
• Les moteurs à turbine à gaz : plus chers que les précédents, et plus complexes, ils offrent néanmoins une  plus grande puissance et un meilleur rendement.
• Les moteurs turbines à vapeur : ces moteurs de grande puissance sont généralement utilisés en milieu industriel dans le cadre de grandes installations.



Quels sont les avantages ?

• Le confort : Les refroidisseurs Adiabatiques ont pour fonction de maintenir à l’intérieur des bâtiments un climat sain et confortable pour ses occupants. Elles peuvent faire abaisser la température de l’air de 5 à plus ou moins 10°C. Et ce, sans assécher l’air.
• Le renouvellement de l’air : Il s’agit d’un système de ventilation. A ce titre, il permet d’insuffler dans le bâtiment de l’air neuf, débarrassé de ses éléments polluants.
• L’humidification : un autre avantage, surtout dans les régions au climat sec, est que ce système permet l’humidification de cet air en le faisant traverser les éléments humidifiés.
• La filtration : un bloc filtrant permet d’éliminer les particules polluantes avant l’entrée de l’air dans le bâtiment, garantissant ainsi la pureté de celui-ci.
• Des économies d’énergie : Les refroidisseurs adiabatiques consomment beaucoup moins d’électricité qu’une climatisation traditionnelle. Cette économie est même spectaculaire car elle peut atteindre 60 à 80 %.
• Un système propre : dans la mesure où aucun gaz réfrigérant n’est utilisé, ce type de centrale contribue à réduire l’empreinte carbone car il ne produit pas d’émissions de gaz à effet de serre.
• Simplicité : Les refroidisseurs adiabatiques sont faciles à installer et à entretenir.



Y a t’il des inconvénients ?

• Une Efficacité limitée : Les systèmes de refroidissement adiabatique sont moins efficaces que la climatisation traditionnelle dans des conditions de chaleur extrême et de forte humidité ambiante.
• Une surveillance et un entretien accrus : Le média humidifié doit être entretenu très régulièrement pour éviter le développement de bactéries, qui ont tendance à se multiplier plus facilement dans un milieu humide.
• Un coût initial plus élevé : Le coût initial d'un refroidisseur adiabatique est plus élevé que celui d'une ventilation simple, mais il est compensé par les économies d'énergie réalisées sur le long terme.



Comment l’entretien-t-on ?
L’entretien régulier d’une Centrale de Traitement de l’air adiabatique est primordial.
Son objectif est de garantir un fonctionnement optimal du système et sa longévité. Bien qu’il puisse varier selon le modèle, l’entretien comporte en général les étapes suivantes :

• Le nettoyage des filtres : la fréquence du nettoyage des filtres dépend de l’environnement extérieur et du degré de pollution ambiante. Toutefois, les filtres doivent absolument être nettoyés au moins une fois par mois, à l’aide d’un aspirateur et d’un nettoyeur haute pression. Ils doivent aussi être remplacés selon leur degré d’usure.
• Le nettoyage des média adiabatiques : ces éléments doivent être nettoyés également, généralement une fois par an, à l’aide d’un produit désinfectant pour empêcher la prolifération de bactéries et de moisissures. Le type de média et la fréquence de nettoyage dépendent aussi de la qualité de l'eau utilisée.
• Vérification des niveaux d'eau : Le niveau d'eau du bac de récupération doit être vérifié régulièrement et le bac rempli si nécessaire. L'eau doit absolument être propre et protégée de tout élément contaminant.
• Vérification des courroies et des ventilateurs : Les courroies et les ventilateurs doivent être contrôlés de manière fréquente pour s'assurer qu'ils sont en bon état et qu'ils ne sont pas usés. Les courroies doivent être tendues correctement et les ventilateurs doivent être lubrifiés si nécessaire.
• Entretien des pales du moteur : L’entretien des pales est important aussi. Il faut les retirer, et les nettoyer avec un détergent doux et un chiffon humide, puis les rincer à l’eau claire. Enfin, il faut les sécher soigneusement avant de les remettre en place. Cette dernière étape est délicate car les pales doivent être repositionnées de façon très précise et méticuleuse.

Il est important de noter que l’ensemble de ces étapes d’entretien respectent un processus précis, nécessitent bien sûr une coupure préalable de l’alimentation, du matériel et un savoir-faire professionnel.

L’entretien d’un refroidisseur adiabatique doit être confié à un professionnel qualifié qui, d’une part respectera des consignes précises de sécurité, et vérifiera l’état de chacun des éléments constituant la centrale, les gaines et conduits, les échangeurs thermiques, les pompes, les vannes, les câbles et connexions électriques, et les éléments du moteur.

HYGIS, entreprise spécialisée dans l’entretien et l’installation de tous types de systèmes de ventilation, vous propose des contrats d’entretien personnalisés et adaptés à chaque situation.  Le travail de nos techniciens sera suivi d’un compte rendu d’intervention et d’une mise à jour scrupuleuse du registre d’entretien. Contactez-nous pour recevoir la visite d’un expert HYGIS qui vous proposera la solution la mieux adaptée pour vos installations.
